概述
NCJG耐压式称重给煤机适用于火力发电厂燃煤锅炉制粉系统,能在很大的负荷变动范围内改善锅炉性能,使过热温度、再热温度和压力温度的控制更稳定,使燃料与所需空气量更为匹配,所需的空气过剩量减少,连续给煤、称量准确、工作稳定、节能高效,是燃煤锅炉制粉系统中与磨煤机相匹配的先进的计量给煤设备,并可根据用户要求实现开环、闭环的流量控制及进入厂局域网络管理。

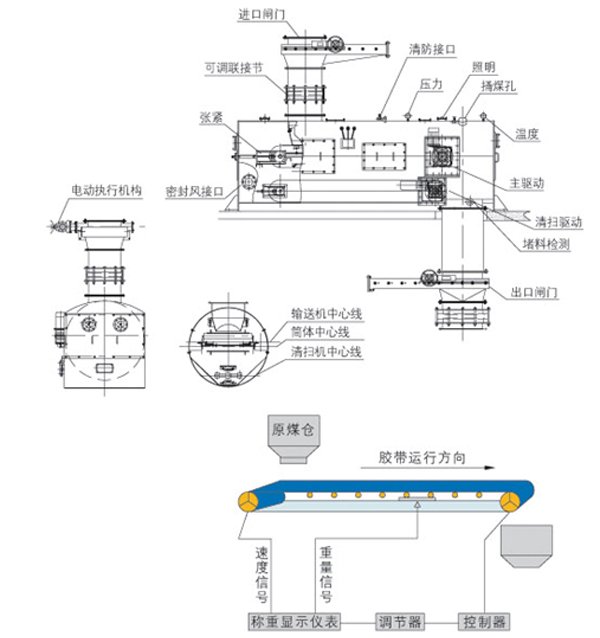

设备组成
典型系统主要由耐压封闭箱体、输送系统、计量系统、清扫系统、温度检测系统、快速关断装置、高温隔离闸门和电控系统组成,并可根据用户要求进行扩展。
性能特点
1、圆筒形密封结构,提高耐压力,减少内部粉尘堆积
2、链条刮板清扫装置可自动清扫机内的积尘和余煤
3、具有独特的自动纠偏技术、自动张紧装置
4、完善的报警系统使您及时地发现和排除堵煤、断煤、过载和皮带跑偏等故障
5、配置的高温隔离闸门,可阻止热风回流、安全性高、检修方便
6、采用耐高温皮带,在恶劣环境下使用寿命长
7、配有观察视窗,防爆照明灯,易于观察给煤机的作业情况
简略选型表:
生产能力(t/h) | 5-35 | 10-65 | 12-75 | 15-95 | |
控制精度(%) | ≤±0.5 | ||||
计量精度(%) | ≤±0.5 | ||||
给煤距离(mm) | 2000-3500 | ||||
出煤口尺寸(mm) | 700×450 | 800×600 | |||
入煤口尺寸(mm) | 700×700 | 900×900 | |||
煤参数 | 粒径(mm) | ≤60 | |||
密度(t/m3) | 0.8-1 | ||||
水分(%) | ≤25 | ||||
电机功率(Kw) | 3 | 4 |
产品介绍:
NJGC耐压皮带称重给煤机是火力发电厂燃煤锅炉与循环硫化床锅炉配套的理想设备。具有连接给煤、动态计量、精度高、并能有效匹配锅炉运行状态,自动控制热风反窜,使系统运行更为安全可靠,为现场管理、操作提供准确可靠的计量数据和控制手段,是适应锅炉运行工艺 的先进计量给煤设备。
工作原理
当煤通过控制闸门进入给煤机,煤在皮带上通过电子皮带秤称重区域时,安装于称重桥架上的高精度应变片式称重传感器,将煤的重量转换成电压信号送入积算器中,同时积算器接收安装于尾部的滚筒上的光电式速度传感器传来的脉冲信号,通过对重量信号与速度信号积分运算得出瞬时流量和累计量。给煤机内部装有温度传感器,进行温度的检测,并与设定值比较,当达到临界点时,便输出开关量信号和控制系统,快速关闭煤流出口高温隔离闸门,从而达到阻止热风反窜的目的。
系统特点
采用耐压式全封闭壳体,密封严密,不漏气漏尘,能够在0.35MPa环境下工作,同时,在壳体中部、头部、尾部设有观察窗,内部有防爆型照明灯,可方便观察给煤机的运行情况;
快速断料装置:电动或气动式高温隔离闸门,有效防止热风反窜,安全性能高;
落煤清扫系统:可连续或定时清扫机体内的积尘和落煤;
完善的报警系统:堵煤、断煤、皮带跑偏、超温、超压检测报警装置,可在超出设定范围时快速关闭阀门并泄压;
采用先进的ICS-30A系列电子皮带秤,计量精确,稳定性好;
系统留有DCS系统各种接口,可方便地实行远程控制;
设有胶带张紧装置,使胶带保持恒定张力,保证稳定的计量精度,而且调节方便;
可选链码校验装置,砝码自动校验装置,随时检验计量精度;
采用变频无级调速,启动、运行平稳,节能降耗。
系统组成
主要包括耐压式封闭机壳、输送系统、计量系统、清扫系统、温度检测系统各种报警装置,进出口电动或气动煤闸门及电控系统,同时可根据需要对功能进行扩展。
主要技术参数
计量精度:±0.5%(可选±0.25%)
输送能力:0.05~300t/h
输送胶带宽度:500~1000mm
输送长度:≥1200mm(进料口中心线至出料口中心线距离)
调速方式:变频调节
积算仪电流输出:0~20mA或4~20mA
积算仪通讯接口:RS232或RS485
压力承受:≤0.35MPa
工作温度:≤80°C
